Slangen & Leidingen 8mm PVC hogedrukslang - prijs per meter

Details

Hogedrukslang PVC 8mm.

• Prijs per meter
• Homologatie 67R01
• Kan gebruikt worden ter vervanging van koperleiding

Toepassingen

• LPG Vulslang: Flexibele hogedrukgasleiding wordt gebruikt om vloeibaar LPG van het autogasvulpunt van de buitenkant van het voertuig naar de 80% afsluitbare vulklep op de tank te transporteren.
• Verbinging tussen de tank en de verdamper. U kunt deze thermoplastische buis ook gebruiken om de multivalve te verbinden met de LPG verdamper. De 8 mm thermoplastische buis is standaard op voertuigen met een hoger vermogen (meer dan 140 kW).
• Deze pvc leiding vereist de juiste apart gekochte 3-delige volledig goedgekeurde buisuiteinden. De uiteinden zijn eenvoudig te monteren met handgereedschap.
• DN6-slang vervangt de koperen leiding - het equivalent van 8 mm.
• De flexibiliteit vereenvoudigt de installatie en sluit het gevaar van stenose uit, die kan optreden bij te veel buigen van de traditionele koperen slang.

• Maximale werkdruk: 30 bar
• Max werktemperatuur: -25°C +125°C
• Application: LPG
• Certificering: ECE R67-01

INSTRUCTIE OM FLEXIBELE SLANG TE MONTEREN

- Snijd de slangrand loodrecht af. Controleer of er geen resten van beschermende bekleding achterblijven. Plaats de moer en de bicone
- Blokkeer de aansluiting in een bankschroef. Plaats de slang op de aansluitrand. Duw de slang stevig tegen de schouder van de aansluiting
-tectieve bekleding. Plaats de moer en de bicone
- Duw de bicone tegen de schouder van de verbinding
- Schroef de moer op de verbinding tegen de schouder van de verbinding

ALGEMENE INDICATIE
- Aanhaalmoment voor de verbindingen met een 18 mm sleutel moet tussen 28 en 30 Nm zijn
- Aanhaalmoment voor de verbindingen met een 16 mm sleutel moet tussen 23 en 25 Nm zijn
- De minimale buigstraal voor de slangen met een buitendiameter van 12,2 mm is 35 mm
- De minimale buigstraal voor de slangen met een buitendiameter van 9,6 mm is 25 mm
- Plaats de slangen niet naast warmtebronnen die warmer zijn dan 125°C
- We raden aan om de slangen om de 50 cm vast te zetten met klemmen
- We raden aan om de koppelingen na montage te testen op druk en lekdichtheid

Kan worden gebruikt als vervangende slang voor de volgende LPG thermoplastische leidingen:

• FARO DN6 E13-67R-010299 met inwendige diameter van 6,5 mm x uitwendige diameter van 12,2 mm
• OMB E7 DN6 T.O. 67R- 7 019121 24 class 1 I2 ONLY LPG met inwendige diameter van 6,5 mm x uitwendige diameter van 12,2 mm

Documenten

• Afmetingen: https://www.vanmeenen.com/wp-content/uploads/2022/02/398TS000_N.pdf

Geschikt ter vervanging van originele LPG slang bij Chevrolet Matiz (BRC systeem).

Hiervoor heeft volgende componenten nodig:

• 2 meter van deze slang

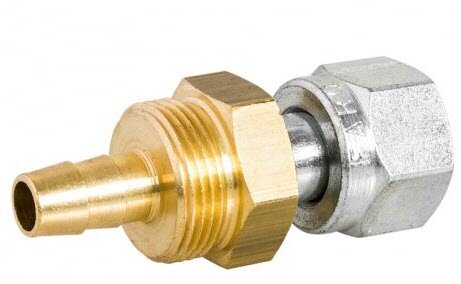

• 2x OM67507814 Plug for 8mm

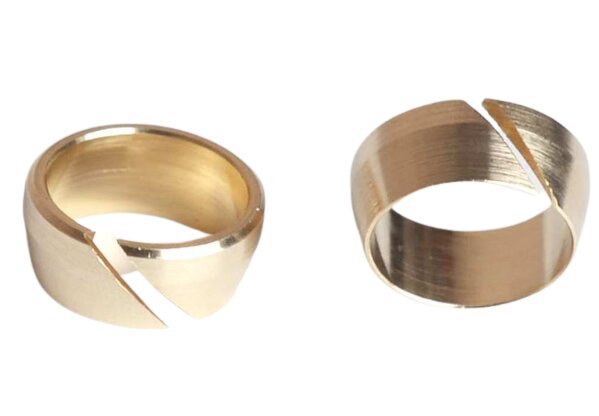

• 2x OM67507815 Special bicone for 8mm

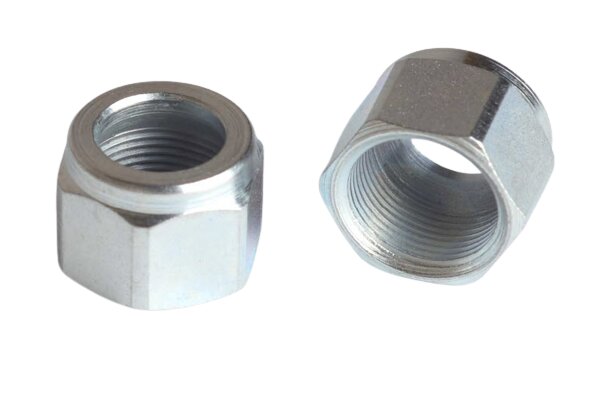

• 2x OM67507816 Nut for 8mm
• 1x 1600141 Tonnetje voor knelwartel 8 mm (voor multivalve BRC te gebruiken)
